TG ශ්‍රේණියේ අධි-නිරවද්‍ය මතුපිට ඇඹරුම් විසඳුම

TG ශ්‍රේණියේ අධි-නිරවද්‍ය මතුපිට ඇඹරුම් විසඳුම

අභ්‍යවකාශය, යන්ත්‍ර මෙවලම් නිෂ්පාදනය, මෝටර් රථ අමතර කොටස්, අර්ධ සන්නායක කර්මාන්තය සහ අනෙකුත් ක්ෂේත්‍රවල, ඉහළ නිරවද්‍යතාවයකින් සහ ඉහළ මතුපිට ගුණාත්මක ගුවන් යානා සහ පියවර මතුපිට ඉහළ කාර්යක්ෂමතාවයකින් ඇඹරීම සඳහා බහුලව භාවිතා වේ.

ඡායාරූපය -1

පරීක්ෂණයක්

තාක්ෂණික චරිත

IT3-IT1 ශ්‍රේණිය, මතුපිට රළුබව ≤Ra0.2

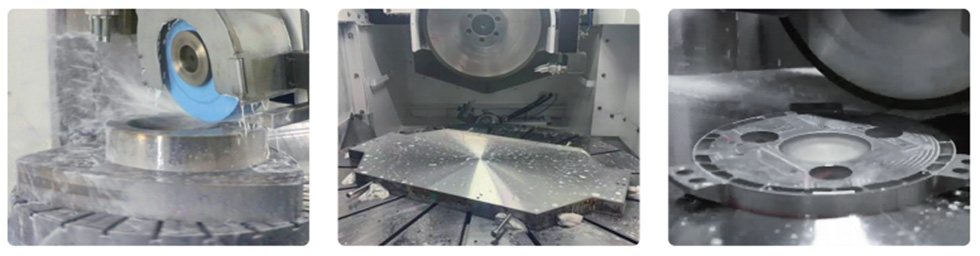

ඡායාරූපය -2

ප්රධාන විශේෂාංග

1. ඉහළ නිරවද්යතාව

හයිඩ්‍රොස්ටැටික් තාක්‍ෂණය සහ සෘජු ධාවක තාක්‍ෂණය අතිශයින් ඉහළ සැකසුම් නිරවද්‍යතාවයක් සහ නිරවද්‍යතාවය රඳවා තබා ගැනීම සහතික කරයි;

2. සංයුක්ත ව්‍යුහය, අඩු කම්පනය

ඇඹරුම් හිස ස්පින්ඩලය ඒකාබද්ධ විදුලි ස්පින්ඩලයක් භාවිතා කරන අතර, BALANCE මාර්ගගත ගතික තුලනය වින්‍යාසගත කළ හැකිය (විකල්ප);

3. සකස් කළ හැකි වැඩ මේස කෝණය

විවිධ යන්ත්‍රෝපකරණ වලට අනුවර්තනය වීමේ හැකියාව;

4. ඉහළ දෘඪතාව

කිරිගරුඬ ඇඳ පාදම, නිරවද්‍යතා මට්ටම 00, ඇඳීමට ඔරොත්තු දෙන, විඛාදනයට ඔරොත්තු දෙන, අඩු අභ්‍යන්තර ආතතිය, හොඳ නිරවද්‍යතා රඳවා තබා ගැනීම.

කාර්ය සාධනය

TG73100	පරාමිතිය
වැඩ මේසයේ ප්‍රමාණය	φ1000mm
උපරිම ඇඹරුම් උස	350mm
සකස් කළ හැකි වැඩ මේසයේ ඇලවීමේ කෝණය	± 3 °
වැඩ මේස වේගය	0.1-80rpm (පියවර රහිත)
උපරිම ස්පින්ඩල් වේගය	4500 ආර්පීඑම්
උපරිම වැඩ මේස භාරය (සංවෘත ජල ස්ථිතික පද්ධතිය)	1500Kg
ඇඹරුම් රෝද විෂ්කම්භය	φ350-φ450 මි.මී
ස්පින්ඩල් මෝටර් බලය	38 කි
යන්ත්‍ර පියසටහන (දිග×පළල×උස)	5200 × 4800 × 3600mm
යන්ත්රය සිරුරේ බර	ආසන්න වශයෙන් 20000kg (සහායක උපකරණ ඇතුළුව)

මාදිලි අංකය	හැරවුම් මේස විෂ්කම්භය(මි.මී.)	උපරිම පැද්දීමේ විෂ්කම්භය(මි.මී.)	උපරිම වැඩ කොටස උස(මි.මී.)	උපරිම වැඩ කොටසේ බර (kg)
සීරීස් 7340	φ400	φ500	300	400
සීරීස් 7360	φ600	φ750	320	800
සීරීස් 7380	φ800	φ950	350	1000
සීරීස් 73100	φ1000	φ1150	350	1200
සීරීස් 73120	φ1200	φ1400	400	2000

සහතිකය

සහතික

අපගේ R & D කණ්ඩායම ජාතික ආරක්ෂක තාක්ෂණ විශ්ව විද්‍යාලය, Dalian තාක්ෂණ විශ්ව විද්‍යාලය, Hunan විශ්ව විද්‍යාලය, මධ්‍යම දකුණු විශ්ව විද්‍යාලය සහ අනෙකුත් කීර්තිමත් ආයතන සමඟ දිගුකාලීන හවුල්කාරිත්වයක් ඇති කර ගනී. Yuhuan යනු Hunan විශ්ව විද්‍යාලයේ ආචාර්ය උපාධිධාරීන් සඳහා පර්යේෂණ පදනමක් වන අතර, වසරකට පේටන්ට් බලපත්‍ර 5-9ක් ලබා ගන්න.

ලැබී ඇතඅදාළ පේටන්ට් බලපත්‍ර 36ක්

2005 දී ජාත්‍යන්තර ප්‍රමිතියේ නිෂ්පාදන පිළිබඳ සහතිකයක්

සමත් වී ඇතISO9001 : 2000 ජාත්‍යන්තර තත්ත්ව පද්ධති සහතිකය, ආයතනික නිෂ්පාදන ප්‍රමිතීන් ස්ථාපිත කර ඇත
