LJ57 ශ්‍රේණියේ සර්වෝ-පුල්-අප් අභ්‍යන්තර බ්‍රොචින් යන්ත්‍රය

LJ57 ශ්‍රේණියේ සර්වෝ-පුල්-අප් අභ්‍යන්තර බ්‍රොචින් යන්ත්‍රය

මෙම නිෂ්පාදනය යාන්ත්‍රික CNC පුල් අප් අභ්‍යන්තර පට්ටලයක් වන අතර එය අභ්‍යන්තර දත් සහ විවිධ ජ්‍යාමිතික හැඩතල සඳහා ඉහළ නිරවද්‍යතාවයකින්, ඉහළ කාර්යක්ෂමතාවයකින් සහ ඉහළ ස්ථායිතාවයකින් යුත් සිදුරු හරහා සැකසුම් උපකරණයකි. නව ශක්තිය, මානවරූපී රොබෝ විද්‍යාව, ග්‍රහලෝක ගියර් පෙට්ටි සහ ඉදිකිරීම් යන්ත්‍රෝපකරණ ඇතුළු කර්මාන්තවල බහුලව භාවිතා වේ.

ඡායාරූපය -1

පරීක්ෂණයක්

තාක්ෂණික චරිත

ඡායාරූපය -2

5 ශ්‍රේණිය GB/T 3478, 7 ශ්‍රේණිය GB/T 10095

ඡායාරූපය -3

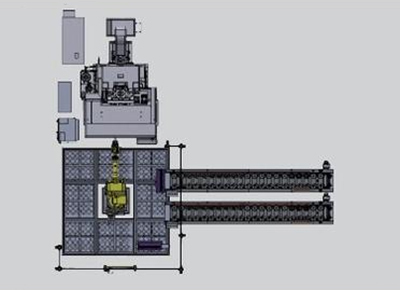

රොබෝ බුද්ධිමත් බ්‍රොචිං දූපත

ඡායාරූපය -3

නවෝත්පාදන "සිව්-කම්බි දුම්රිය" පේටන්ට් ව්‍යුහය

ප්රධාන විශේෂාංග

1. අඩු පෙරළීමේ ව්‍යවර්ථය

E-වර්ගය වයර් හතරක රේල් දරණ ව්‍යුහයක් භාවිතා කරයි, එය එක් රියදුරු මධ්‍යස්ථානයක් සහ රේඛීය රේල් දෙකක් සහිත ඇදීමේ මධ්‍යස්ථාන කොප්ලැනර් එකකින් සාදන ලද "ස්ථාවර ට්‍රැපෙසොයිඩ් ව්‍යුහයක්" වේ. මෙම ව්‍යුහය බලයේ දිශාවට ඉතා සමමිතික වන අතර, සාම්ප්‍රදායික පට්ටලයේ ව්‍යුහය නිසා ඇති වන "ඇදීමේ පෙරළීමේ මොහොත" බොහොමයක් ඉවත් කරයි. නව නිපැයුම් පේටන්ට් බලපත්‍ර අංකය: ZL 2020 10920618. 5.

2. දිගු ආයු කාලයක් සහ ඉහළ ස්ථාවරත්වයක්

විශාල වානේ බෝලයක්, විශාල විෂ්කම්භයක්, ආනයනික බර-බර බෝල ඉස්කුරුප්පු යුගලයක්, ඉහළ නිරවද්‍යතාවයක්, ඉහළ දෘඩතාවයක් සහිත සන්නාම බර-බර රෝලර් රේඛීය මාර්ගෝපදේශයක්.

3. නිරවද්‍ය පාලනය, ඉහළ නිරවද්‍යතාවය

සර්වෝ ඩ්‍රයිව් + ඉස්කුරුප්පු ධාවක, සාධාරණ බල ව්‍යුහය, නිර්දෝෂී කැපුම් නිරවද්‍යතාවය.

4. නම්‍යශීලී සහ බහුකාර්ය අවකාශීය පිරිසැලසුම

විවිධ ආකාරයේ ස්වයංක්‍රීයකරණ අවශ්‍යතා සපුරා ගැනීම සඳහා, පාරිභෝගික අවශ්‍යතා අනුව, නම්‍යශීලී සහ බහුකාර්ය ලෙස, උපකරණ පිරිසැලසුම සමඟ අභිරුචිකරණය කළ හැකිය.

5. එක් ක්ලික් බුද්ධිමත් පාලනයක්

බුද්ධිමත් CNC පද්ධතිය+කාවැද්දූ වැඩසටහන+ඉතා ද්විතියික සංවර්ධනය, පරාමිති පිරවීම සහ භාවිතය, ශුන්‍ය ක්‍රමලේඛන ක්‍රියාකාරිත්වය, ආරක්ෂිත සහ කාර්යක්ෂම.

6. පහසු සහ ක්‍රියාත්මක වීමට පහසුය

"ශුන්‍ය අත්තිවාරම" සමඟ ක්‍රියාකරු විසින් යන්ත්‍රයේ මෙවලම් ඉක්මනින් වෙනස් කිරීම, ස්වයංක්‍රීය ස්ථානගත කිරීම සහ ප්‍රායෝගික ක්‍රියාකාරිත්වය.

කාර්ය සාධනය

අන්රක්රමික අංකය	තාක්ෂණික පරාමිති නාමය	ඒකකය	LJ5705	LJ5710	LJ5715	LJ5720	LJ5730	LJ5740
අන්රක්රමික අංකය	තාක්ෂණික පරාමිති නාමය	සංඛ්‍යාත්මක අගය
1	ශ්‍රේණිගත කිරීම අදින්න	kN	50	100	150	200	300	400
2	ශ්‍රේණිගත කළ සංචාරය	mm	800	1250/1600	1250/1600	1600/1800	1600/1800	1800
3	ඇදීමේ වේගය (සර්වෝ වේග නියාමනය)	m / min	1 ~ 7	1 ~ 7	1 ~ 7	1 ~ 7	1 ~ 7	1 ~ 5
4	ඇදගෙන යන යන්ත්‍රයේ උපරිම දිග	mm	1000	1450/1800	1450/1800	1800/2000	1800/2000	2000
5	මුළු විදුලි ධාරිතාව	kW	22 ගැන	27 ගැන	About38	45 ගැන	53 ගැන	60 ගැන
6	යන්ත්‍ර මෙවලමෙහි ශුද්ධ බර	kg	5000 ගැන	8000ක් පමණ (ආඝාතය 1250)	8500ක් පමණ (ආඝාතය 1250)	12000ක් පමණ (Stroke1600)	ආසන්න වශයෙන් 12500 (ස්ට්‍රෝක් 1600)	ආසන්න වශයෙන් 19500 (ගමන් විස්තරය 1800)
7	යන්ත්‍ර මෙවලම් වැඩබිම (දිගxපළලx උස)	mm	3200 × 2800 × 3585	3600×3200×4000(ආඝාතය1250)	3600×3200 ×4100(ආඝාතය1250)	3850×3800×4800(ආඝාතය1600)	3850×3800×4900(ආඝාතය1600)	4000×3800×5500(ආඝාතය1800)

සහතිකය

සහතික

අපගේ R & D කණ්ඩායම ජාතික ආරක්ෂක තාක්ෂණ විශ්ව විද්‍යාලය, Dalian තාක්ෂණ විශ්ව විද්‍යාලය, Hunan විශ්ව විද්‍යාලය, මධ්‍යම දකුණු විශ්ව විද්‍යාලය සහ අනෙකුත් කීර්තිමත් ආයතන සමඟ දිගුකාලීන හවුල්කාරිත්වයක් ඇති කර ගනී. Yuhuan යනු Hunan විශ්ව විද්‍යාලයේ ආචාර්ය උපාධිධාරීන් සඳහා පර්යේෂණ පදනමක් වන අතර, වසරකට පේටන්ට් බලපත්‍ර 5-9ක් ලබා ගන්න.

ලැබී ඇතඅදාළ පේටන්ට් බලපත්‍ර 36ක්

2005 දී ජාත්‍යන්තර ප්‍රමිතියේ නිෂ්පාදන පිළිබඳ සහතිකයක්

සමත් වී ඇතISO9001 : 2000 ජාත්‍යන්තර තත්ත්ව පද්ධති සහතිකය, ආයතනික නිෂ්පාදන ප්‍රමිතීන් ස්ථාපිත කර ඇත
